变频电机的效率测试

一 概述(需求)

随着近几年科技的发展,节能是现代工业关注的重点。电机/变频器功耗 效率 的高精度测量需求在逐渐增多。因此,对电机和驱动器进行准确的高精度的功耗效率评估,是当前需要解决的热点问题。

二 测试难点

通过对电机的输入电功率和输出的机械功率,

以及中间驱动器变流环节的转化率是该实验的难点,难点总结如下:

1 高精度、宽频带测量

2 电压和电流的直接输入

3 快速测量波形

4 同时显示输入电压、电流 功率等参数

5 同时测量电机的扭矩和转速

6 输入输出在同一时刻的比值从而计算出效率

易错点:用两台表测试输入输出,由于测试时钟不统一,导致不是同一时刻的功率,使得结果造成了巨大的误差。

三 方案

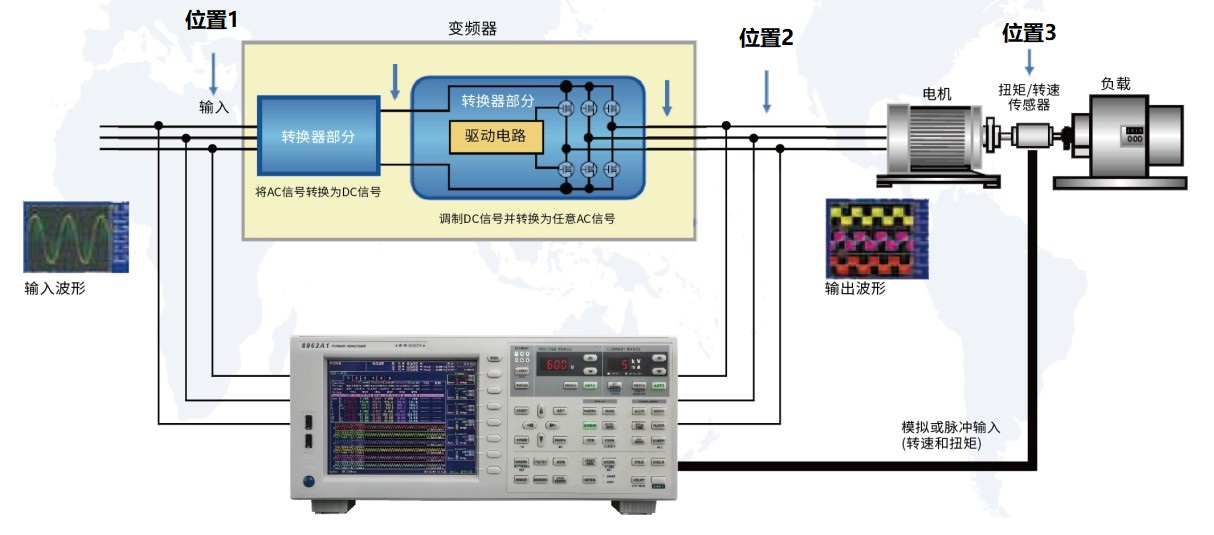

方案如上图所示,整个系统工作原理:

首先,三相正弦交流电源输入给变流设备(即变频器驱动器),通过变流设备输出后,波形变为脉动直流波形,给电机提供电源,电机给负载提供动力。

我们测试思路是:通过仪器测试输入端的电源提供的功率,同时测试驱动器输出端的功率,并且通过转速扭矩传感器得到转速扭矩,进而计算得到机械效率。

若想计算驱动器的效率,用驱动器前后输出(位置2)比上输入(位置1)功率,即可得到变频器驱动器的转化效率。如果想计算电机输出的机械效率,可以用转速扭矩传感器前后的输出(位置3)比上输入(位置2)即可通过公式计算,得到电机的机械能的转化效率。依次类推,可以通过整个系统前(位置1)后(位置3)功率比值,得到整个系统的效率。

四 推荐测试设备

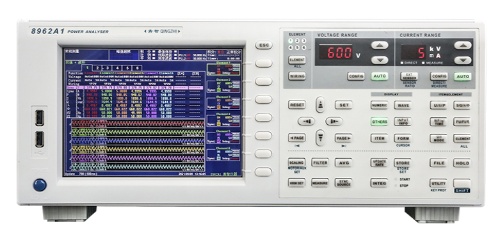

若要克服以上几个难点,本测试可采用青岛青智仪器的型号为89621A1六通道功率分析仪,同时选配增加转速扭矩接口,可一次性解决上述测试的问题。



8962A1是一款六通道功率分析仪,可以测试三路输入和三路输出,并且通过选配转速扭矩接口所关联的传感器,测的电机的转速和扭矩,进而得到电机输出的机械功率。

8962A1解决了三个位置的在同一时刻的功率。有了这三个位置的功率,我们可以轻松的计算出驱动器的效率,以及电机的效率,甚至计算出整个系统(驱动器加电机)的效率。


8962A1优势:

1、1-6通道自由选配,可扩展电机专用接口,多模式,多量程选择,灵活自由。

2、精度0.1级  ±(读数0.1% + 量程0.05%);

3、应用FPGA+ARM 处理器,16位AD芯片6通道电压、电流同时采样;

4、带宽300kHz、DC。采样速率200k/s,数据更新周期自由可调(50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s),最快可到10ms;

5、电压(1000VAC/1500VDC)电流(50A)各8个档位切换,测试功率范围更宽;

6、1-500次谐波测试,支持基波范围10Hz-10kHz;并可增加间谐波测试功能;

7、多模滤波。线路滤波支持1KHz、500-100kHz截止可调;频率滤波支持1KHz、10Hz-50kHz截止可调;

8、支持外部传感器接入,自由扩大电压、电流的测试范围;

9、8英寸彩色触摸屏,操作更便捷;

10、通讯接口丰富,标配USB、RS485、RS232、以太网口。
