电机的分类及其电机测试方法的历史改进

一、电机的分类

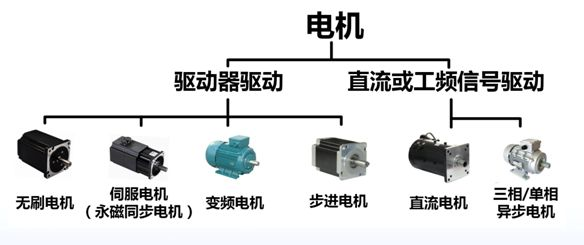

电机是指依据电磁感应定律实现电能转换或传递的一种电磁装置,它的主要作用是把电能转换为机械能,作为用电器或各种机械的动力源。目前电机可以分为两类,一类是需要驱动器驱动的,包括无刷电机、伺服电机、变频;另一类就是比较传统的电机,不用驱动器驱动的,只要给个直流电或者工频交流电就能驱动的,像直流电机、三相/单相异步电机,图1为电机的分类。


图1 电机的分类

二、电机传统的测试方法

测功机是电机的主要测量设备,最初测功机只是针对电机的输入电压、电流、输出转速、扭矩进行测量,计算出电机的输入输出功率和效率。但随着电机行业的飞速发展,电机测试项目越来越多,传统的测功机已无法满足测试需求。图2为传统的测功机。



图2 传统的测功机

传统的测功机所存在的问题如下所述:

加载、测试响应慢,只能满足稳态测试需要,无法实现瞬态参数测量;

仅支持三相电信号测量,无法实现对电机及电机驱动器的系统性联调测试;

精度与带宽不足,无法满足电机变频控制PWM信号的测试需要;

电参数测试方面且不具备分析功能,无法对谐波、不平衡度等参数进行测量。

三、当前现代电机测试方法

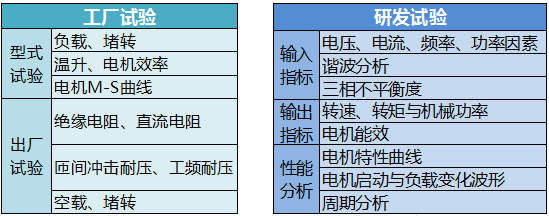

随着电机行业的飞速发展,电机测试项目越来越多,测功机的功能也随之丰富起来,电机行业当前需要对电机与驱动器进行完整的测试与性能分析,电机性能分析,驱动器分析以及对控制特性瞬态波形与控制响应的分析,传统的测功机是无法做到的,电机测试可以分为两大类,即工厂试验和研发试验,图3为电机行业测试的新需求。


图3 电机行业测试新需求

根据现代电机行业测试新需求的测试方法:

利用青智的8962A1功率分析仪,可对电机的输入电参数进行高精度测量;

配合电机的转速扭矩传感器(推荐北京新宇航测控科技的传感器),青智的8962A1功率分析仪可对电机的输出机械特性参数进行测量,并求出其机械功率大小;

青智的8962A1功率分析仪还可提供矢量图、谐波、周期分析等特色功能,全方位分析电机的性能特性。

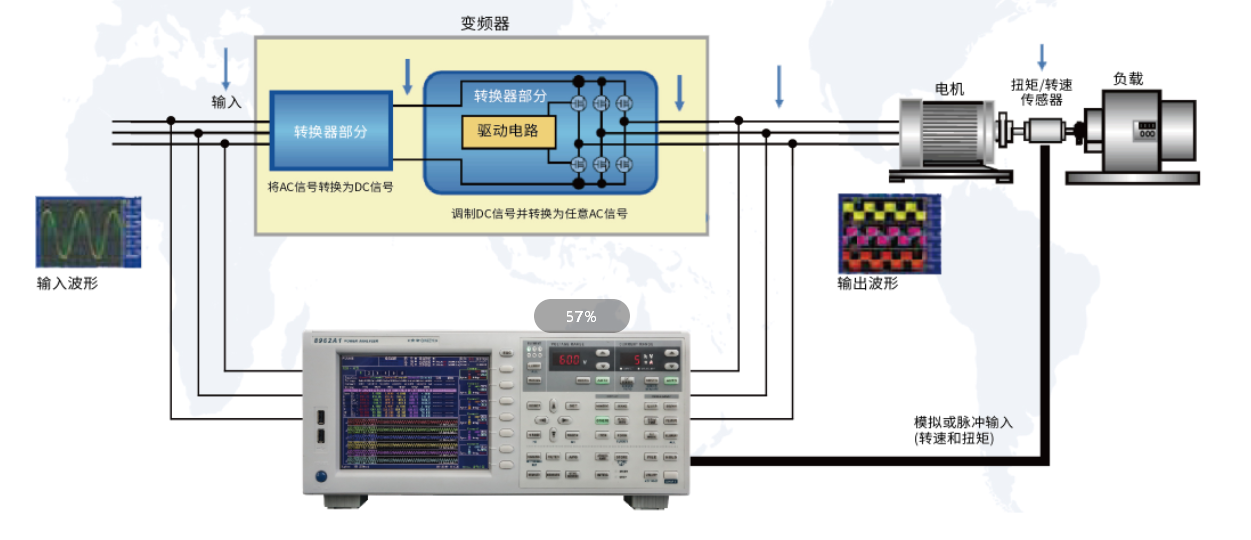

下图为现代电机行业测试框图:


图4 电机测试示意图

仪表显示波形,矢量图等

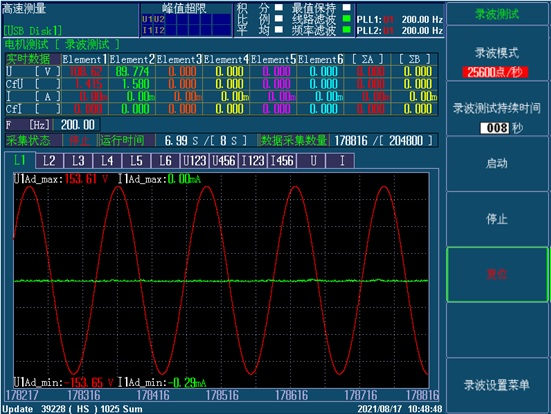

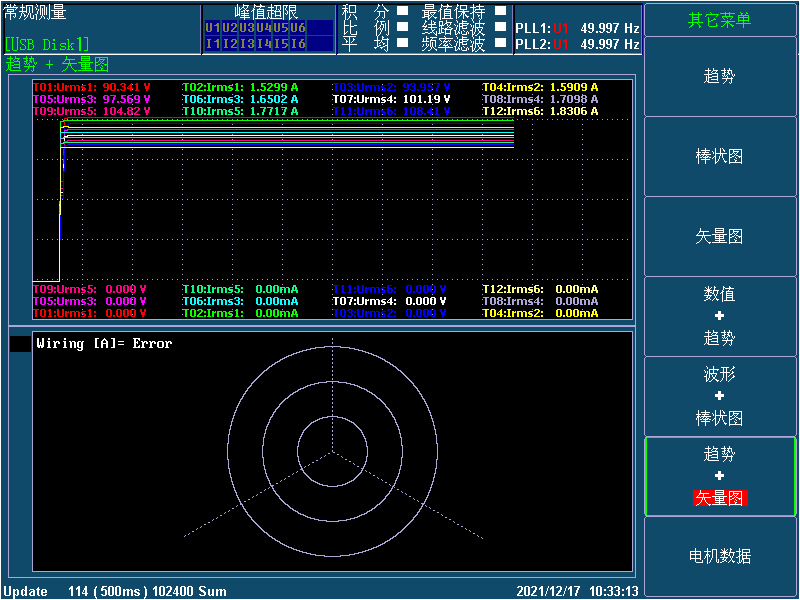

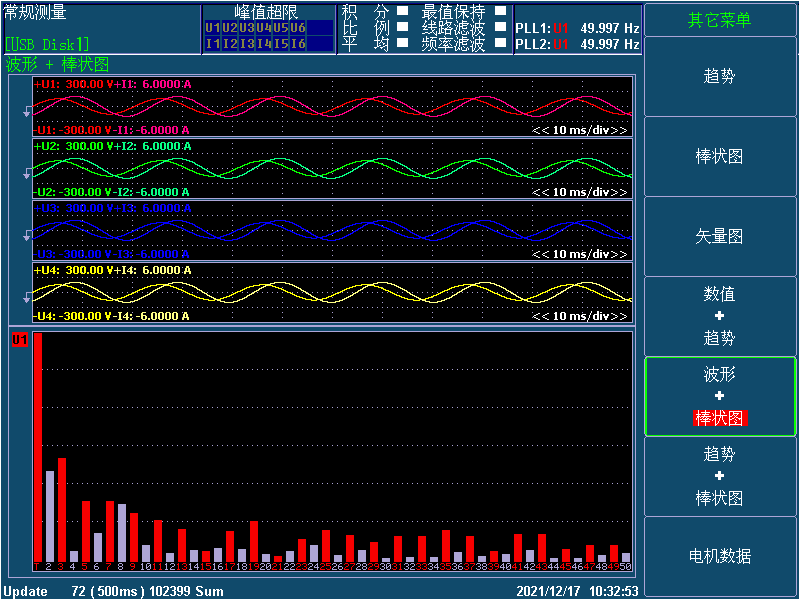

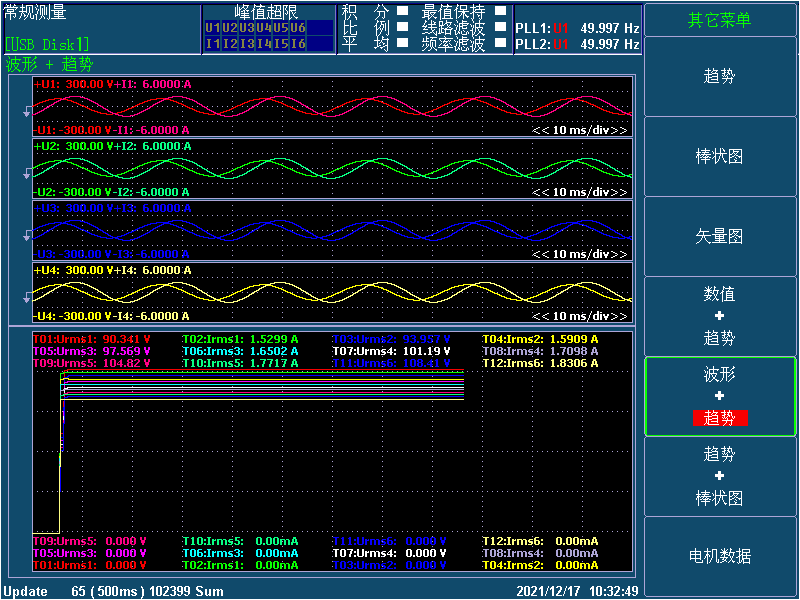

1652949059104605.png 1652949074497232.png


1652949090243990.png 1652949106283880.png



上位机录波

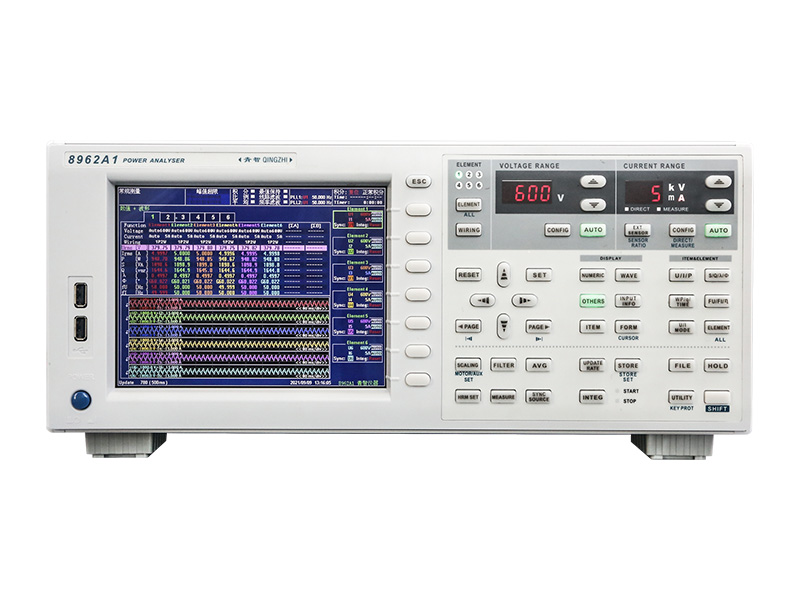

青智8962A1功率分析仪特色功能:

精度-在同类功率分析仪器中,青智的8962A1是精度达到0.1级的功率分析仪,它可以执行多达500次谐波分析(工频的基波频率)。

可靠-测量需要重复执行并需要追求准确性。8962A1稳定性极高,无论现在还是将来,都可以确保完成精准的测量。

灵活-8962A1不但拥有最多6通道(输入和输出),还可以增加转速扭矩接口(选配),并且可以和电脑相连接,能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。

产品介绍:
