青智产品在家电测试行业的分层应用

家电行业经过多年的市场培育和发展，我们青智产品在家电行业已经具有了一定的市场占有率。根据家电行业多层次的市场应用方案，我们目前应用于家电行业的主要产品分为了四个层次。

第一，高端应用，主要型号为8730C和8720

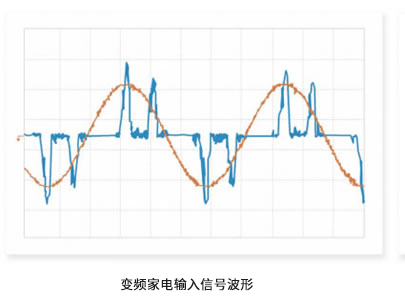

现如今，越来越多的家电产品都采用了变频技术，在节约能耗的同时也使得产品的波形信号发生了畸变。而且由于变频的应用导致在家电运行过程中，频繁地改变工作状态，导致工作电流发生大范围变化，电流可从几十安降到几毫安。这些畸变的波形都是非正弦信号，如脉冲波、三角波、矩形波、梯形波和脉冲波等，含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制，无法对高频成分进行准确测量，因此其测量值与真实值存在巨大差距。一般的功率测量仪器在积分模式下只允许同一量程下进行功率测量，无法满足对变频家电功率的正确测量。

测量解决方案一：

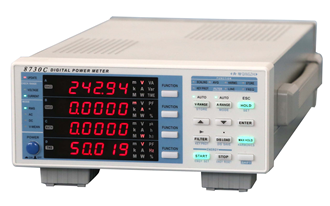

用青智单相宽频功率计8730C测量

8730C单相宽频功率计，带宽：0.5Hz-100KHz，采样率100KS/s，数据更新周期100ms，精度：0.1级。可快速测量家电工作过程中的电压、实时有效值电流、峰值电流、实时功率、最大功率、1-50次谐波分析。同时，也可以测量记录一段时间的电流、功率平均值。

同时标配丰富的通讯接口，USB、RS232和RS485接口，也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。

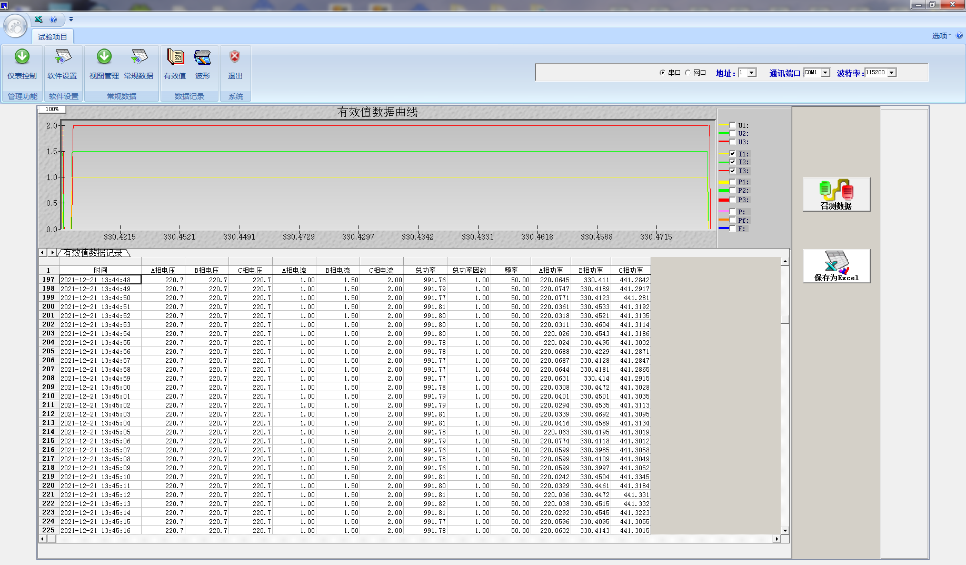

上位机软件界面：

测量解决方案二：

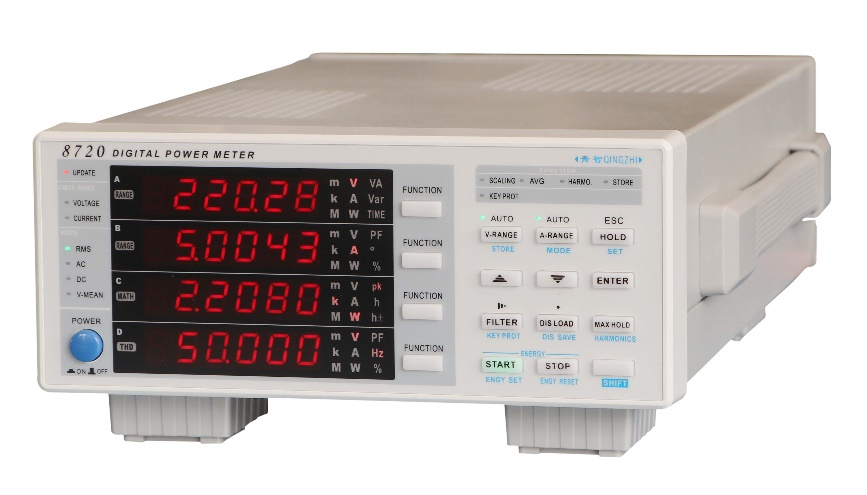

用青智单相宽频功率计8720测量

随着产线自动化不断发展，对产线产品的测量仪器也提出了越来越高的要求。对于产线测试，要求测量仪器测试速度快、显示直观、易于操作。这样可以极大地缩短测试时间，大大提高生产线的生产效率。

针对产线测试的特点和要求，青智8720单相功率计，带宽：0.5Hz-2KHz，数据更新周期100ms，精度：0.1级。可快速测量家电工作过程中的电压、实时有效值电流、峰值电流、实时功率、最大功率、四窗口直观显示，操作容易。

同时标配丰富的通讯接口，USB、RS232和RS485接口，也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。

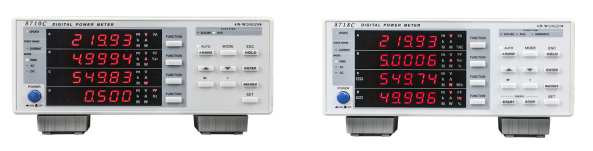

第二，中端应用，型号为8710C和8718C

青智8710C/8718C高精度交直流电参数测量仪，采样率100KS/s，数据更新周期可到100ms，可快速测试，四窗口直观显示，操作容易。同时标配RS232和RS485通讯接口，可以将测量数据上传至PC端进行数据监测和实时分析。

 8710C/8718C高精度交直流电参数测量仪采用先进的32位高速处理器和双路24位AD转换器，具有高精度宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压（AC/DC 600V）、电流（AC/DC 0.05m A-40A）、有功功率、视在功率、无功功率、功率因数、频率，8718C同时具有电能累计功能，标配RS485和RS232通讯接口。小电流测量低至50μA，功率1mW，可满足待机功耗测试。直接测量高达40A的大电流,无需使用外部电流传感器，电流量程可自动切换。

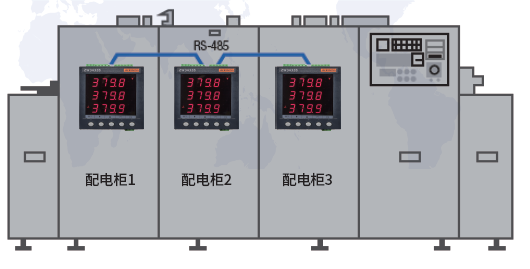

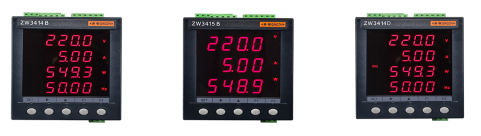

第三，中低端应用，主要型号为盘装综合电量表ZW3415B/ZW3414B/ZW3414D

其中，ZW3415B是单相交流综合电参数表，功能：电压（500V）、电流（20A）、功率、功率因数、频率，电能，标配两路继电器报警输出和RS485通讯。

ZW3414B是单相交流综合电参数表，功能：电压（500V）、电流（20A）、功率、功率因数、频率，可扩展两路继电器报警输出和RS485通讯。

ZW3414D是单相交直流两用综合电参数表，功能：电压（AC/DC500V）、电流（AC/DC15A），有功功率、无功功率、视在功率，功率因数、频率、电能、安时，标配两路继电器报警输出和RS485通讯接口。这款表常规电流量程为15A，也可以订做成75mV输入，扩展电流量程，外接相应规格的分流器，在仪表上可设置电流倍率。比如：电流100A，可以外配100A/75mV分流器，则在仪表上设置电流倍率为100，仪表显示实际电流。

仪表特点：精度0.5级，四位LED数码管显示，多窗口数码管显示，体积小、性价比高，96*96的标准尺寸。

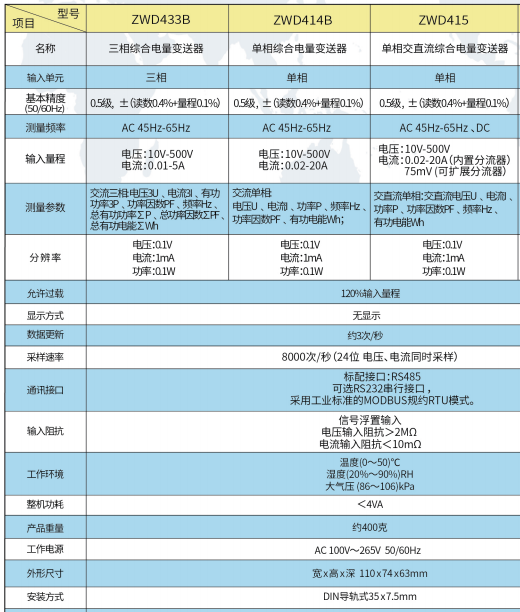

第四，经济型低成本应用，主要型号为ZWD414B、ZWD433B、ZWD415

这种导轨安装式的电量变送器由于较低的价格，在一些不要显示，只需要通讯的项目上得到了广泛的应用。可与组态王、力控、MCGS等组态软件直接接驳，轻松采集并管理测量数据，可进行远距离无人监控和数据巡检。
