功率转换器（逆变器）效率测量设置同步源详解

功率转换器（逆变器）效率精准测量的注意事项——正确设置同步源

随着储能技术的进步，功率转换器（逆变器）的使用也越来越多，在我们的生活中起着将储存的电能转换为我们电器所需的电源，起着电能转换的作用。功率转换器（逆变器）是采用脉宽调制（PWM）技术，将直流电（DC）转换为交流电（AC）。转换效率是功率转换器（逆变器）的重要技术指标。在测试功率转换器（逆变器）效率的时候，同步源的选择起着至关重要的作用。

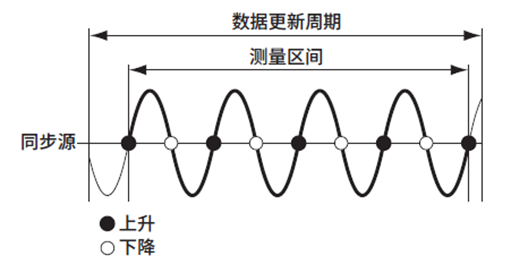

同步源的作用：数据更新的周期内可以参照同步源的输入信号，在同步源与上升斜率（亦下降斜率）上指定电平交叉的第一点和同步源与上升斜率（亦下降斜率）上指定电平交叉的最后一点之间的数据作为测量区间。如下图所示：

一般情况下的同步源选择是输入通道的电压或是电流。同步源选择依据的标准是挑选失真小、输入电平和频率都稳定的信号。这样才可以精确地检测出同步源信号的周期进而获得正确的测量值。

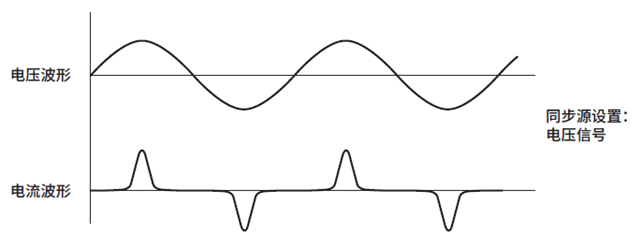

如下图所示中大家可以看出，电压波形与电流波形对比后电流波形失真小，因此应要选电压作为同步源。

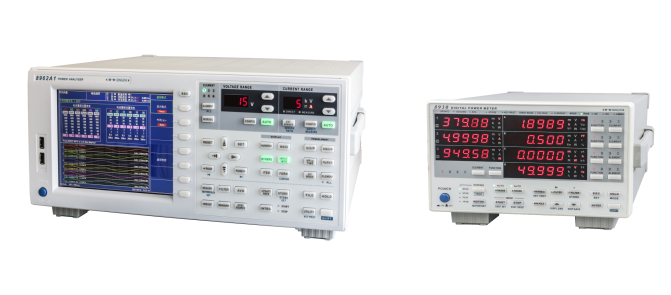

源质量不好的情况下，会产生较大的干扰，从而影响电流测量精度降低，导致功率精度以及效率精度的降低。采用8962A1搭配高质量零磁通霍尔传感器的方式，可以在最大程度上减少外部干扰的影响，进而取得了特别好的测量结果，保证了测试精度。

假如我们不确定电压、电流哪个波形比较好的时候，大家可以利用8962A1功率分析仪的波形显示观看电压电流波形，通过最后的结果挑选合适的同步源。

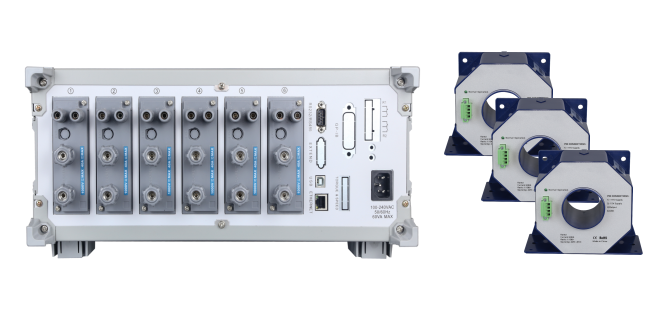

传感器的选择：8962A1并不单单限于连接青智的IIT系列零磁通霍尔电流传感器，对于其他品牌的某些电流传感器，在符合接入规格的需求下都以连接到8962A1上进行使用。

除了高精度的IIT电流传感器，8962A1还可以连接常见的电流互感器。8962A1提供了非常好的通用性，使用户能够选择合适的电流传感器。

上面给大家介绍了同步源的原理和选择标准，针对功率转换器应该怎样进行选择呢？下面对不同类型的转换器做个详细解释。

01单相输入和单相输出的功率转换器

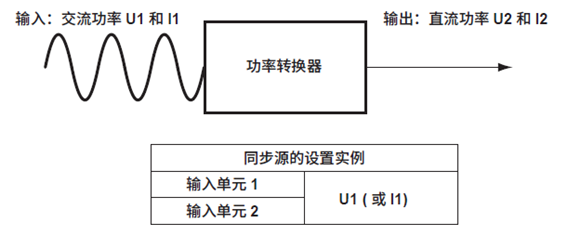

譬如我们使用单元1和单元2测量转换器的交流和直流信号，需要把单元1单元2设置成交流电源端的电压（或电流，在依据标准内有介绍），这样单元1（交流输入端）和单元2（直流输出端）的测量周期则会保持一致，这样能更精确测量输入和输出端效率。如下图所示：

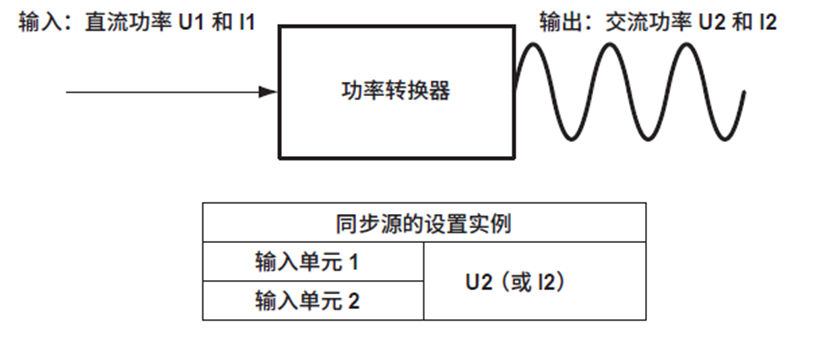

同理可知，功率转换器为单相直流输入，单相交流输出时，应该选择交流测电压或电流。如下图所示：

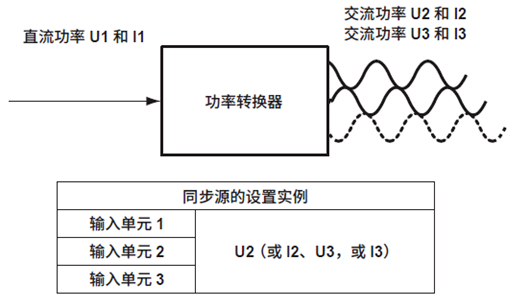

02单相直流输入和三相交流输出的功率转换器

测量将单相直流转变为三相交流的设备时，请将效率运算中所有输入单元的同步源设置成相同信号：交流电端的电压或电流。

如下图所示，直流输入单元1和交流输出单元2、3的同步源应设为U2（或I2、U3、I3），这样单元1（直流输出端）和单元2、3（交流输出端）的测量周期将保持一致，从而可以更精确地测量输入和输出端效率。

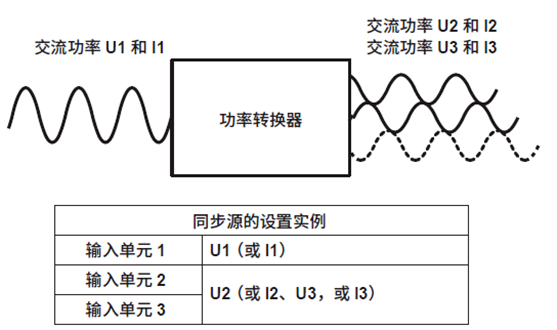

03单相交流输入和三相交流输出的功率转换器

进行测量单相交流转换为三相交流时，应要将输入单元同步源设定成同一信号，输出单元的同步源设为同一信号。

譬如单元1接单相交流输入，同步源应设为U1（或I1），单元2、3同步源应设为U2(或I2、U3、I3)。这时的单相交流输入和三相交流输出是不同频率交流信号，假如把全部的单元设定为相同同步源，输入信号或输出信号的测量周期就不是周期的整数倍了。
