PTC加热元件测试

PTC是Positive Temperature Coefficient 的简写,是一种常用的加热元器件,由于热阻小,换热效率高,比传统加热丝使用寿命长、更安全可靠等特点,在电器中应用广泛。比如空调,热风机,烘干机,直发器等多种电器都使用了PTC加热元器件。随着新能源汽车的发展,PTC加热器在电动汽车上也广泛使用。

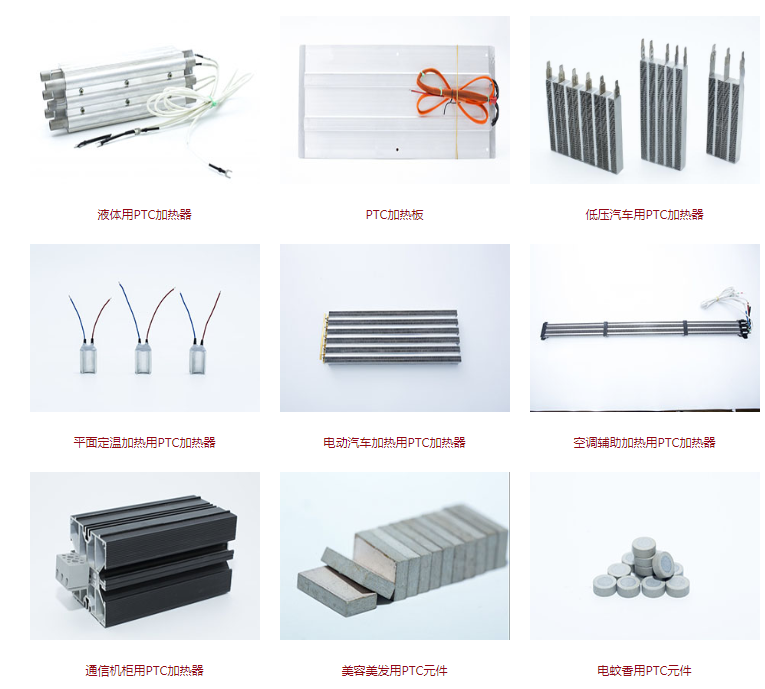

PTC元件部分应用举例


PTC主要由正温度系数的电阻组成。这些电阻为热敏电阻,当温度在某个特定的范围内上升时,它们的电阻会随温度的上升而呈急剧的非线性上升。由于这种特殊的物理特性,PTC加热元器件在工作的过程中,电流会随着阻值的变化而变化。而它的加热功率会随着加热时间的变化而变化:刚开始通电时,初始功率会比较小,然后加热功率逐渐增加到最大冲击功率,随后功率下降,最后达到稳定功率;但是当散热条件发生改变时,PTC的功率和温度会重新调整,以达到新的平衡。所以使用PTC加热元器件的电器,在其运行的过程中,输入功率和电流不是稳定的,随着PTC加热元器件阻值的变化,输入功率和电流也会改变。

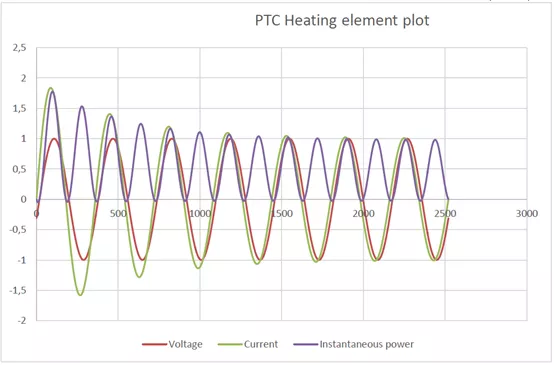

PTC加热元器件工作过程中的电流,电压,功率波形示意图

IEC60335-1规范中的相关细则

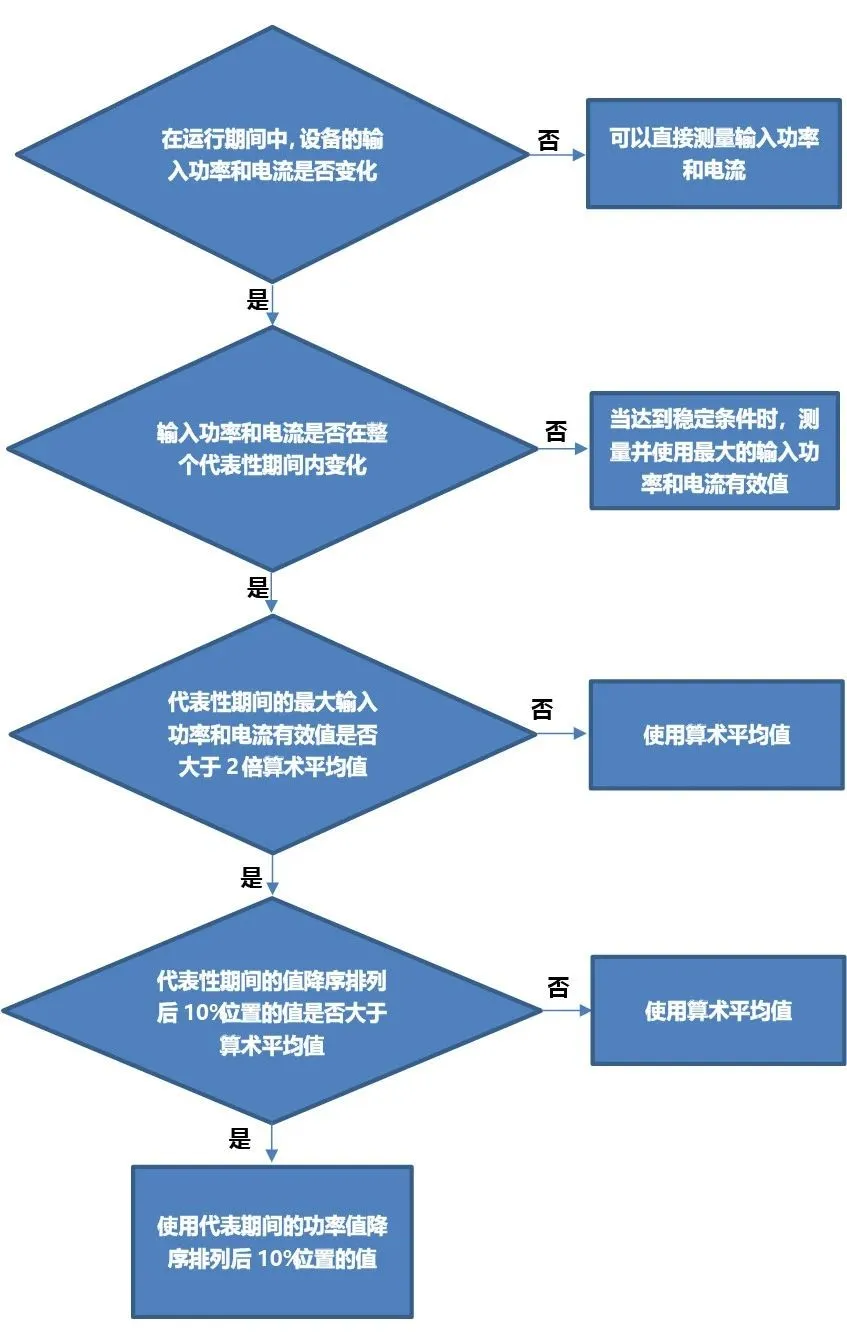

国际电工委员会编写的IEC60335-1规范的第10章输入功率和电流中,对于PTC加热器具的输入功率和电流的测量,给出了相关的测量要求和方法。最新版本的规范对于输入功率和电流,不再是简单地用代表性期间的功率或者电流的积分平均值来定义。它定义了代表性期间的10%规则,这个规则要求我们把代表性期间的有功功率或者电流有效值按照从大到小降序排列,取10%位置的值。而且需要我们用最大值、算术平均值与10%规则得出的值对比,然后根据比较结果确定选用哪一个值来定义输入功率或电流。具体分析流程图如下:


通过流程图我们可以看到,输入功率和电流究竟使用代表性期间的最大值、算术平均值还是10%规则确定的值,既需要看设备运行状况,还需要对这几个数值进行比较。所以,准确测量出这几个数值非常重要。

如何准确测量出用于比较的几个数值?

对于使用PTC加热元器件的电器,输入功率和电流在运行期间会变化,所以,我们需要记录代表性期间的输入功率或者电流有效值,用以判断用电器是否会有稳定的状态。总的来说,只要我们把整个代表性期间的数据都记录下来,就能根据这些数据得出最大值、算术平均值和10%规则确定的值,然后根据流程图确定使用哪个值作为输入功率或电流。

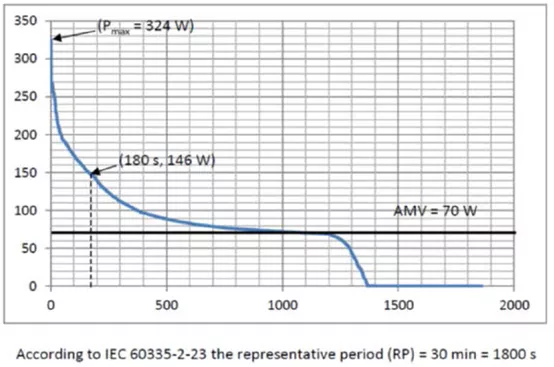

下图是PTC直发器用20ms的数据更新周期,采样30分钟得到的测量数据,然后根据10%规则得到的功率曲线图。通过测量数据和曲线,我们可以得到最大值、算术平均值和10%规则定义的值。然后通过比较大小可以获得输入功率。


实验室研发测量解决方案一:

用青智功率分析仪8962A1测试

1.采样率:8962A1的采样率为200KS/s,保证了足够的数据采样点。

2.数据更新周期:8962A1拥有高速捕获模式,使用外部时钟源得到最快1ms的数据更新周期,使用函数信号发生器,生成频率为50Hz或者60Hz的正弦波作为时钟源,可以确保8962A1在用电器频率为50Hz或者60Hz的条件下,按照信号的交流周期获取测量结果,以便得到最多的测量数据,更好地分析PTC器件的运行状况。

3.数据保存能力:8962A1可以把数据保存到U盘或者通过软件来保存记录的数据,可以长时间保存测量数据。

4. 8962A1电流量程50A,可直接测试。当电流更大时,客户外配霍尔电流传器。而且最多可以配置6通道测量,支持6台单相设备同步测量,提高测量效率。

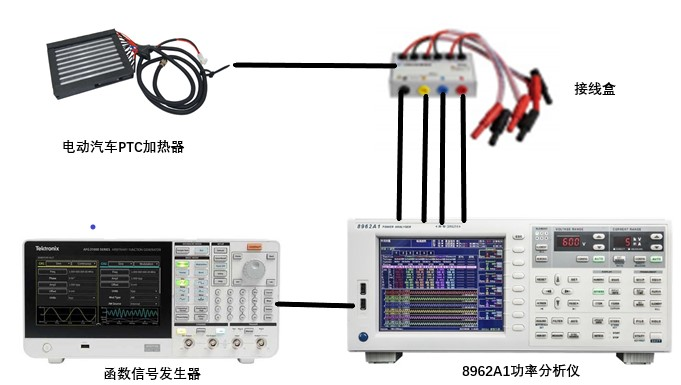

测量方案示意图

实验室研发测量解决方案二:

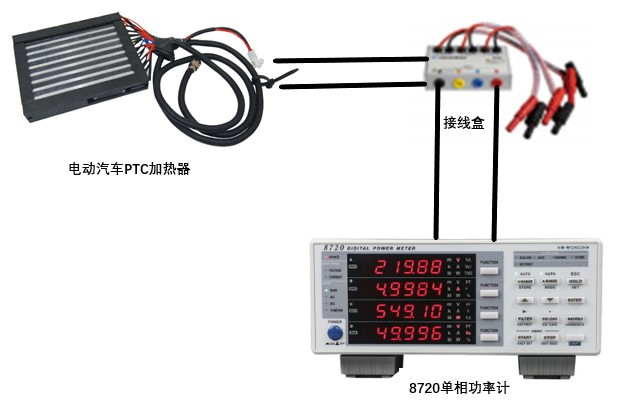

用青智单相功率计8720测试

8720单相功率计,采样率100KS/s,数据更新周期100ms,可快速准确捕捉PTC工作过程中的实时电流、最大电流(冲击电流)、实时功率、最大功率(冲击功率)。同时,也可以测量记录一段时间的电流、功率平均值。

同时标配丰富的通讯接口,USB、RS232和RS485接口,您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。


产线测量解决方案:

用青智单相功率计8718CT测试

随着产线自动化不断发展,对产线产品的测量仪器也提出了越来越高的要求。对于产线测试,要求测量仪器测试速度快、显示直观、易于操作。这样可以极大地缩短测试时间,大大提高生产线的生产效率。

针对产线测试的特点和要求,青智8718CT单相功率计,采样率100KS/s,数据更新周期100ms,可快速准确捕捉PTC工作过程中的实时电压、实时电流、实时功率、最大电流(冲击电流),四窗口直观显示,操作容易。

同时标配RS232和RS485通讯接口,可以将测量数据上传至PC端进行数据监测和实时分析。

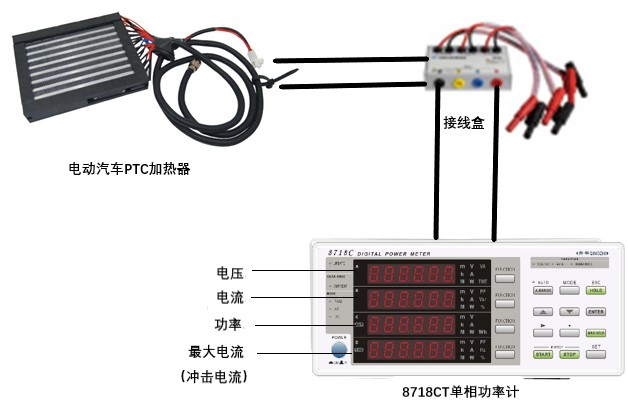

测量方案示意图

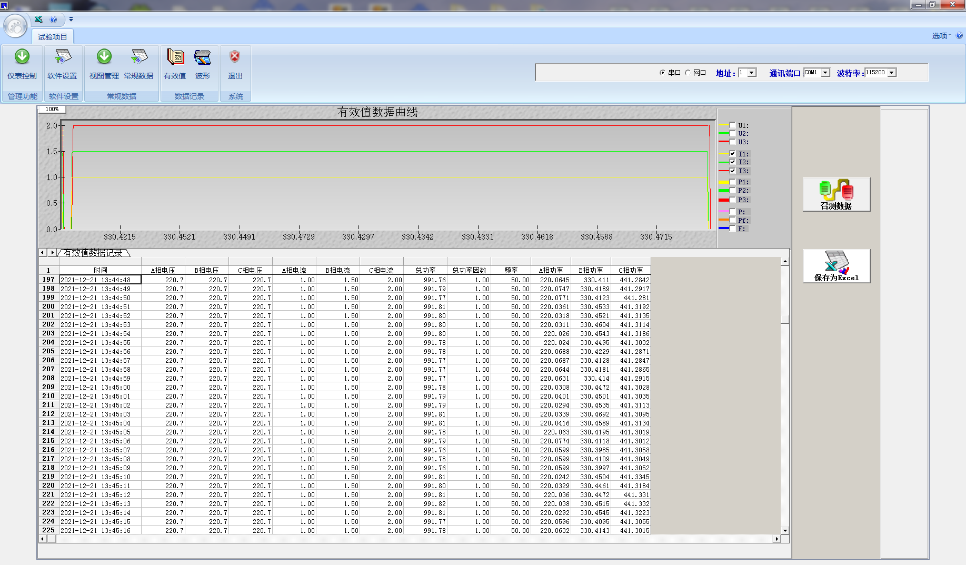

上位机软件界面:
