如何使用功率计及功率分析仪测试

查看次数:1732 更新时间:2024-01-17

在使用功率计或者功率分析仪测试时,一般我们要求选择合适的量程,这样测量比较准确,一般要求测量数值在量程的1/3到2/3左右。

在使用功率计或者功率分析仪测试时,一般我们要求选择合适的量程,这样测量比较准确,一般要求测量数值在量程的1/3到2/3左右。


一、量程


量程是度量工具的测量范围,现代电子测量仪器的量程一般都是有多个档位可调的,以满足不同范围的测试需求,而量程大部分默认情况指的是:真有效值的连续最大允许输入值。也就是说真有效值的范围要在量程之内,通常情况下,当RMS数值超过量程时,仪器面板会显示超量程报警。但是,有时候我们看到量程报警时,去调节量程发现,数值并没有超过量程,甚至还远小于量程,但量程却显示报警,这是什么问题呢?其实,量程的限制并不仅仅只有真有效值,还有峰值。

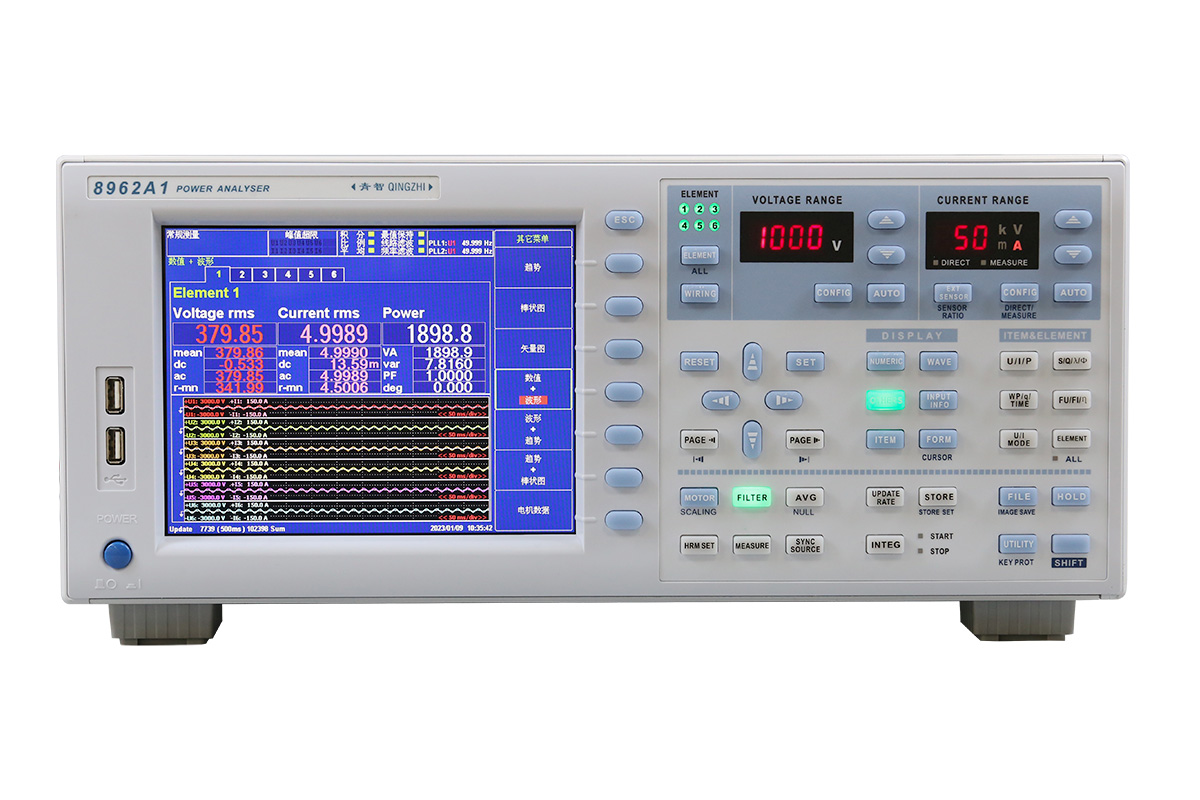

功率分析仪

二、峰值超量原因


峰值因数超量程的可能性大致有两种原因:


1、仪器本身峰值因数较小,而被测信号尖峰较大,峰值因数过大,导致数值显示超量程,此种情况解决方法较为简单,将量程选择到更大的档位,调节峰值因数,或者直接选择自动量程,即可解决此问题。


2、仪器测量时,引入了尖峰信号的干扰,比如当低频信号的RMS值为100V峰值因数为3时,混入一个1000V的周期性高频尖峰信号,虽然在RMS值上可能影响很小,但在峰值上会直接拉高到1000V,峰值因数从3跃迁到10,导致量程报警,这也就是很多时候测试数值只有很小,量程很大,却依然显示超量程报警的原因。
